Fertigung Stanzform Foto-Aufsteller + Aufbauanleitung

Fertigung Stanzform Foto-Aufsteller + Aufbauanleitung

Jun 8, 2011

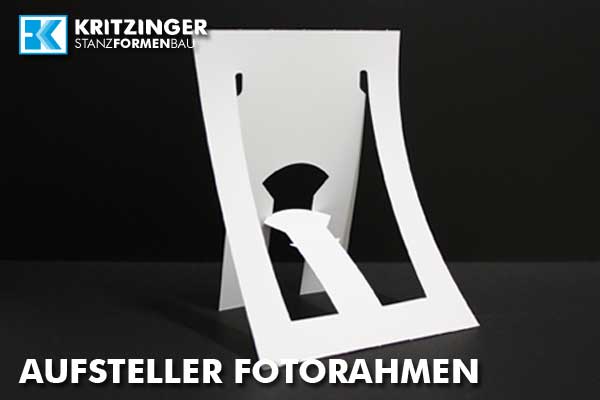

Im Video finden Sie eine kurze Aufbauhilfe zu unserem verschickten Foto-Aufsteller aus Karton.

Kurz: Einfach den rechten ausgestanzten Teil heraustrennen. Die 2 Löcher ausbrechen, den oberen Teil nach hinten biegen und die Lasche mit dem Schriftzug “WIR FORMENS” entsprechen den Farbmarkierungen einhängen. Das Foto von hinten einschieben – Fertig.
Viel Spaß und Freude am Formen!

Vom Stanzform-Entwurf zum ausgestanzten Endprodukt:

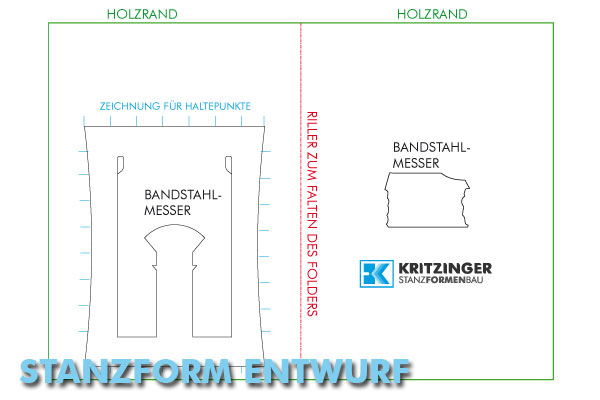

1.) Stanzform Entwurf (hier am Computer im CAD Programm)

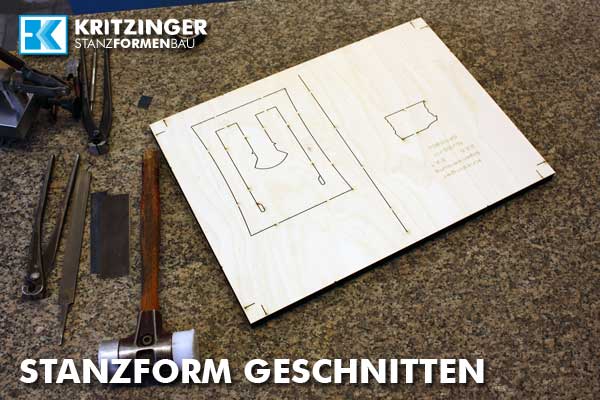

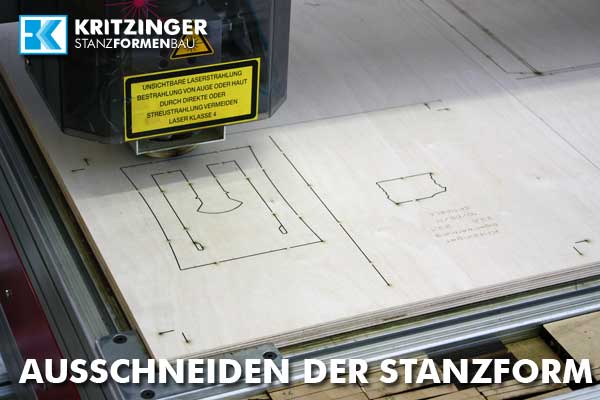

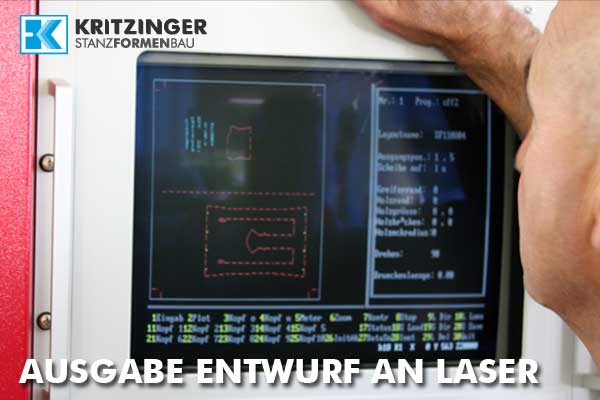

2.) Dateiübergabe von CAD -> an LASER-Schneidanlage zum Ausschneiden der Stanzform-Kontur

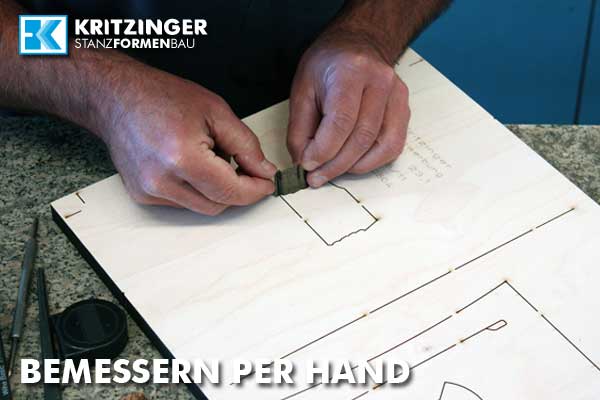

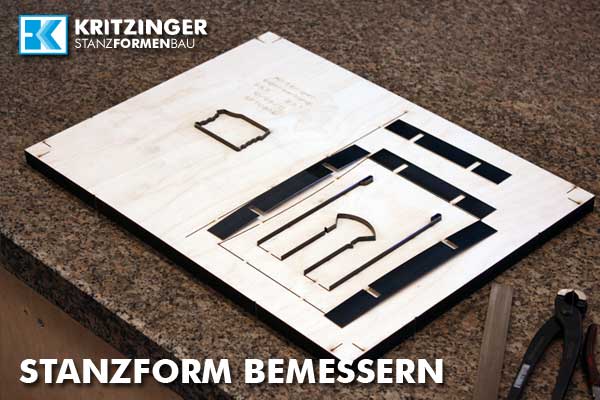

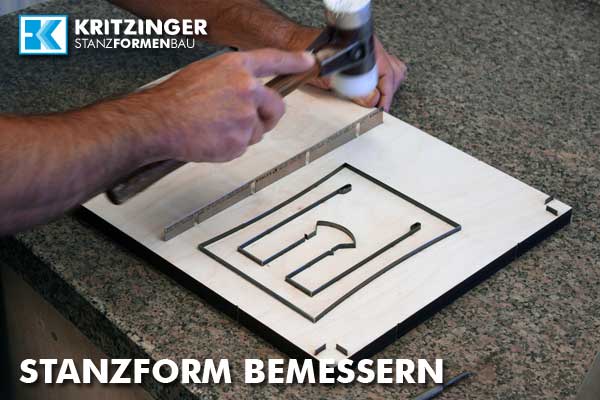

3.) Gelasertes Holz in die Produktion zur Bemesserung der Stahllinien/Riller
4.) Konturen die nicht maschinell gebogen werden können (zu filigran, zu kleiner Radius…) werden mittels Handwerk angepasst.

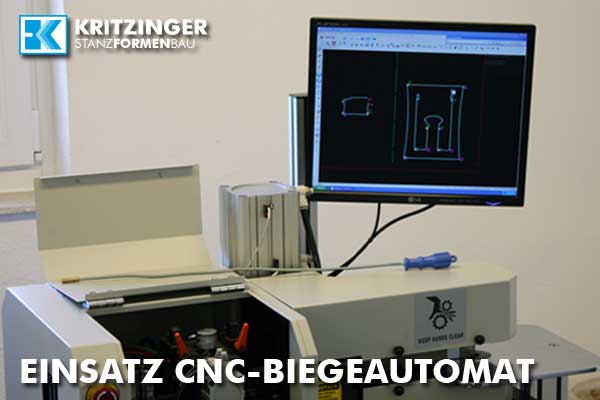

5.) Der restliche Stahl wird mittels Hilfe eines CNC Biegeautomatens zurechtgebogen.
6.) Ablängen, zurechtbiegen aller notwendigen Messer, Riller (oder bei anderen Formen Ritzer, Perforationen…)

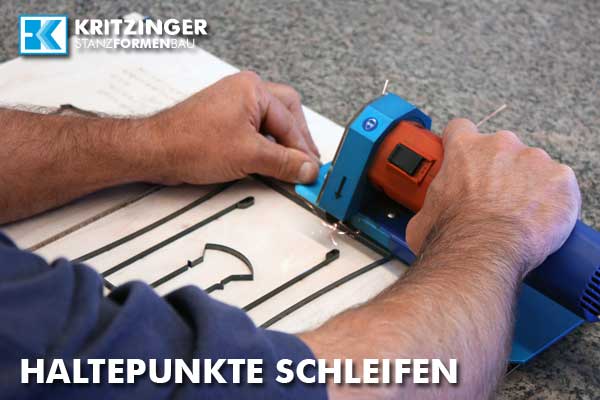

7.) Haltepunkte schleifen (um den ausgestanzten Teil später heraustrennen zu können; vgl. Perforation)

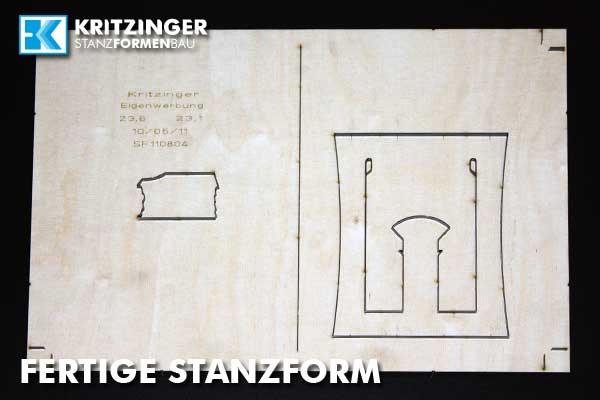

8.) Als letzter Schritt wird die Stanzform noch gummiert. Sie ist anschließend fertig zur weiteren Verwendung.
Mit FREUDE am FORMEN!
